Das heiße MOSFET-Problem

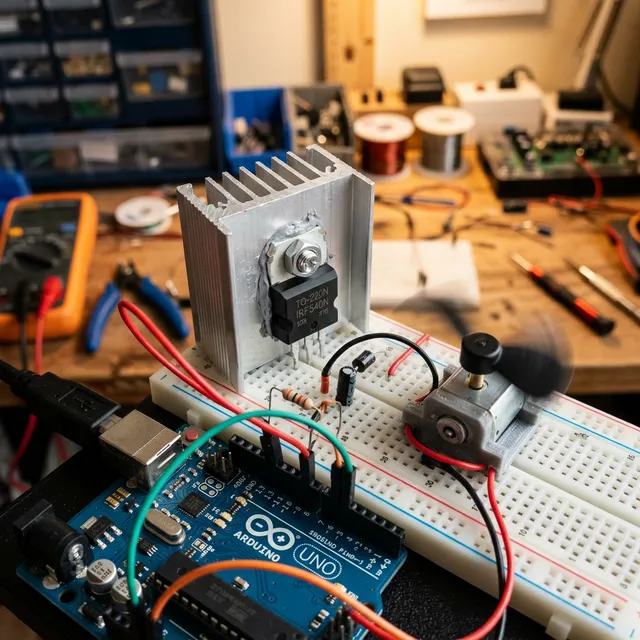

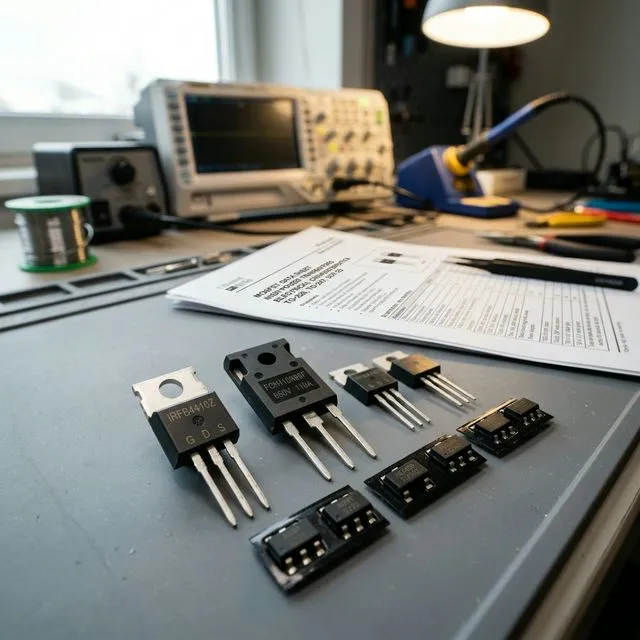

Sie wollen mit einem Arduino einen 12V-Motor schalten. Sie kaufen einen IRLZ44N MOSFET, schließen alles an — und nach 30 Sekunden können Sie den MOSFET nicht mehr anfassen. Was ist schiefgelaufen?
Die Antwort liegt in den drei Arbeitsbereichen eines MOSFET. Stellen Sie sich den MOSFET wie einen Wasserhahn vor:
Erhöhte Erwärmung tritt häufig auf, wenn der MOSFET nicht vollständig durchgesteuert wird. Dann steigt der effektive Leitwiderstand und damit die Verlustleistung.
Die Lösung: V_GS hoch genug treiben
In Schaltanwendungen sollte der MOSFET moeglichst weit in den niederohmigen Betriebsbereich gebracht werden. Entscheidend ist dabei nicht nur V_th, sondern der im Datenblatt spezifizierte R_DS(on)-Betriebspunkt bei Ihrer realen Gate-Spannung:
| Steuerung | V_GS | MOSFET-Typ | Beispielhafte Einordnung |
|---|---|---|---|
| 5V-MCU | 5 V | MOSFET mit 4.5-5V-R_DS(on)-Angabe | Plausibler Startpunkt, sofern R_DS(on), Strom und Temperatur bei 4.5-5V dokumentiert sind. |
| 5V-MCU | 5 V | MOSFET ohne 5V-Arbeitspunkt | Kann unvollstaendig durchsteuern; Verluste haengen dann stark von Datenblattkurven, Strom und Temperatur ab. |
| Gate-Treiber | Datenblattkonform höher | MOSFET mit passender Treiberspannung | Kann bei passender Treiberspannung niedrigere Leitverluste erlauben; Schaltverluste und SOA bleiben mitzupruefen. |
| 3,3V-MCU | 3,3 V | MOSFET mit 2.5V/3.3V-Datenblattpunkt | Nur dann belastbar, wenn R_DS(on) und Strom bei 2.5V oder 3.3V im Datenblatt ausgewiesen sind. |
Daumenregel: Prüfen Sie R_DS(on) immer bei Ihrer realen Gate-Spannung und im zulässigen Temperaturbereich des Datenblatts. Die Tabelle oben ist nur eine Beispielmatrix; nutzen Sie unseren MOSFET-Arbeitsbereich-Rechner für die Einordnung.
Wann welcher Arbeitsbereich?
Die drei Arbeitsbereiche haben jeweils ihren Einsatzzweck:
Abschaltung (V_GS < V_th): Der MOSFET ist komplett aus. Kein Strom fließt (bis auf wenige Nanoampere Leckstrom). Anwendung: Jeder Schaltzyklus beginnt und endet hier.
Linearer Bereich (oft auch ohmischer oder Trioden-Bereich genannt): Der MOSFET verhält sich wie ein steuerbarer Widerstand. R_DS hängt von V_GS ab. Anwendung: Absichtlich nur in analogen Schaltungen (z.B. Audioverstärker, aktive Lasten). Bei Schaltvorgängen ist dieser Bereich besonders verlustkritisch — hier entsteht häufig ein großer Teil der Verlustleistung.
Sättigungsbereich (V_DS > V_GS - V_th): Der MOSFET arbeitet als spannungsgesteuerte Stromquelle. I_D hängt dann überwiegend von V_GS ab, nicht mehr stark von V_DS. Anwendung: Analoge Verstärker (der MOSFET als Verstärkerelement). Nicht zu verwechseln mit dem "voll durchgeschalteten" Zustand beim Schalten.
Achtung — Begriffsfalle: In der MOSFET-Welt heißt "Sättigung" etwas anderes als beim BJT. MOSFET-Sättigung beschreibt den analogen Stromquellenbereich; der kühle Schaltzustand liegt typischerweise im ohmischen Bereich. Lehrbücher und Tools variieren bei der Benennung leicht, deshalb immer auf Gleichungen und Datenblatt-Testbedingungen schauen.
P-MOSFET vs. N-MOSFET: Wann was?
N-MOSFET: Wird haeufig zwischen Last und GND als Low-Side-Switch eingesetzt. In vielen 3.3V/5V-Systemen ist das ein gut integrierbarer Aufbau, sofern die Gate-Spannung und der passende R_DS(on)-Arbeitspunkt im Datenblatt nachgewiesen sind. Nachteil: Die Last liegt zwischen Vcc und Drain — das passt nicht zu jeder Schaltungstopologie.
P-MOSFET: Sitzt zwischen Vcc und Last (High-Side Switch) und schaltet die Plus-Seite. Nachteil: Zum Einschalten ist ein negatives V_GS relativ zur Source noetig, also oft eine invertierende oder pegelspezifische Ansteuerung. Bei vergleichbarer Chipflaeche werden zudem haeufig hoehere R_DS(on)-Werte als bei N-MOSFETs beobachtet.
Praxis-Hinweis: In vielen Low-Side-Schaltungen werden N-MOSFETs wegen Treiberaufwand und Leitverlusten haeufig gewaehlt. P-MOSFETs koennen fuer einfache High-Side-Konzepte interessant sein, sollten aber wie immer ueber Datenblatt-Arbeitspunkte, Thermik und Treiberpegel validiert werden. Die Schwellenspannung wird durch den Body-Effekt beeinflusst — Details in unserem Schwellenspannungs-Rechner.
Verwenden Sie unseren MOSFET-Arbeitsbereich für Ihre eigenen Berechnungen.
Häufig gestellte Fragen
Mein MOSFET wird warm, obwohl ich einen Logic-Level-Typ verwende. Woran liegt das?
Prüfen Sie den Strom- und Temperaturpfad. Bereits bei moderatem R_DS(on) kann I²·R-Verlustleistung relevant werden. Entscheidend sind Gehäuse, Leiterplattenkühlung, Umgebungstemperatur und Schaltverluste.
Kann ich einen MOSFET zum Dimmen eines LED-Streifens verwenden?
Ja — mit PWM. Schließen Sie den MOSFET als Low-Side-Switch an und steuern Sie ihn mit einem PWM-Signal (z.B. Arduino analogWrite). Der MOSFET schaltet dabei schnell zwischen Aus und voll An hin und her, nicht etwa im stationären linearen Bereich. Die geeignete PWM-Frequenz hängt von LED-Treiber, Schaltverlusten und EMV-Anforderungen ab.
Was ist der Unterschied zwischen einem MOSFET und einem BJT als Schalter?
Der MOSFET ist primär spannungsgesteuert, der BJT stromgesteuert. In vielen Schaltanwendungen sind MOSFETs wegen geringer Leitverluste und einfacher Treiberintegration vorteilhaft; BJTs bleiben in bestimmten Analog- und Treiberstufen sinnvoll.
