Der 100-Watt-Frust: Laborwerte vs. Realität
Sie haben ein "100W" Solarpanel gekauft und messen mittags deutlich weniger als 100W. Ist das ein Defekt?
In vielen Fällen nicht. Die 100 Watt auf dem Typenschild werden unter STC-Bedingungen (Standard Test Conditions) bestimmt: 25°C Zelltemperatur, 1000 W/m² und Referenzspektrum AM1.5.
Um zu verstehen, was in der Realität auf Ihrem Balkon oder Wohnmobildach passiert, müssen wir den "Fingerabdruck" des Solarpanels lesen können: Die I-V-Kennlinie (Strom-Spannungs-Kurve).
Die zwei wichtigsten Werte auf dem Typenschild
Auf der Rückseite jedes Panels finden Sie einen Aufkleber. Um das Panel mit einem 10-Euro-Multimeter schnell auf Funktion zu prüfen, brauchen Sie nur zwei Werte:
1. Leerlaufspannung (Voc - Voltage Open Circuit):

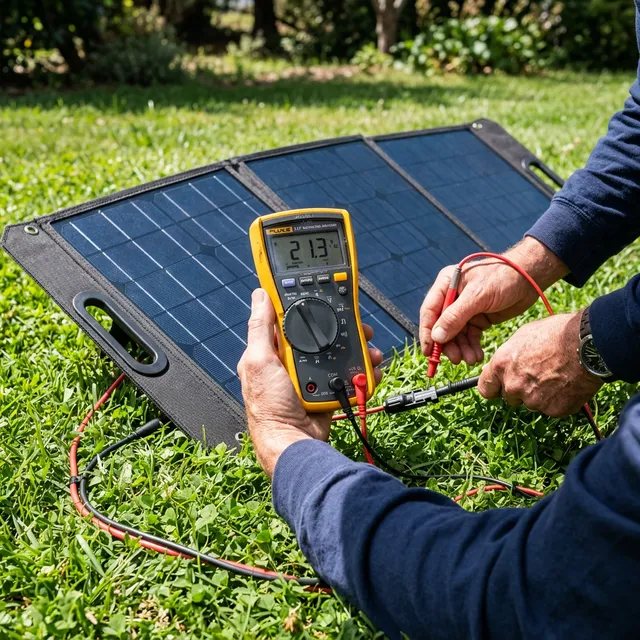

Die maximale Spannung, wenn nichts angeschlossen ist. Der konkrete Wert ist modellabhängig und steht im Datenblatt. Praxis-Test: Multimeter auf DC-Spannung stellen, an die Plus- und Minus-Kabel des Panels in der Sonne halten. Liegt der Wert nahe am Datenblatt, sind grundlegende Zell- und Kontaktfunktionen meist gegeben.
2. Kurzschlussstrom (Isc - Current Short Circuit):
Der maximale Strom, der fließt, wenn Plus und Minus direkt verbunden sind. Auch dieser Wert ist stark von Einstrahlung, Temperatur und Modultyp abhängig. Praxis-Test: Nur mit geeignetem Messbereich und kurzzeitig messen; bei größeren Modulen ist eine DC-Stromzange oft die sicherere Wahl, um Messgeräte nicht zu überlasten.
Das Produkt aus V und I ergibt die Leistung. Das Leistungsmaximum liegt am MPP (Maximum Power Point) – dem Arbeitspunkt, den MPPT-Laderegler automatisch nachfuehren.
Wolken vs. Hitze: Wie das Wetter die Kurve zerstört
Die I-V-Kurve ist nicht statisch. Zwei Faktoren verändern sie deutlich:
Wenig Licht (Bewölkung) reduziert bei vielen kristallinen Modulen vor allem den Strom: Sinkt die Einstrahlung, verschiebt sich die Kurve nach unten. Wie stark sich die Spannung mitverändert, hängt von Modultyp, Spektrum und Arbeitspunkt ab.
Steigende Zelltemperatur reduziert bei vielen Modulen vor allem die Spannung: Wenn das Panel im Hochsommer heiß wird, verschiebt sich die Kurve typischerweise nach links. Da Leistung (P) = Volt × Ampere ist, sinkt dadurch die Maximalleistung. Das genaue Ausmaß bestimmen jedoch die Temperaturkoeffizienten des konkreten Datenblatts.
Fakten-Check: Das 100W Panel im Hochsommer
Wie deutlich der Unterschied zwischen Labor (STC) und Feldbetrieb sein kann, zeigt der folgende qualitative Modellvergleich. Er ersetzt keine datenblatt- oder modulspezifische Leistungsprognose:
| Bedingung | Voc-Verhalten | Isc-Verhalten | Folge für Pmax |
|---|---|---|---|
| STC (Referenz) | Datenblatt-Referenzwert | Datenblatt-Referenzwert | Nennleistung als Vergleichsbasis |
| Hohe Zelltemperatur | Sinkt häufig deutlich | Ändert sich meist nur moderat | Pmax sinkt häufig vor allem über Spannungsverlust |
| Niedrige Einstrahlung / diffuse Bedingungen | Oft weniger stark betroffen als Isc | Sinkt deutlich | Pmax sinkt häufig primär über Stromverlust |
Faustregel: Eine deutliche Unterleistung im warmen Feldbetrieb kann physikalisch normal sein; belastbar wird die Bewertung erst im STC-bezogenen Vergleich desselben Moduls oder einer dokumentierten Referenzmessung.

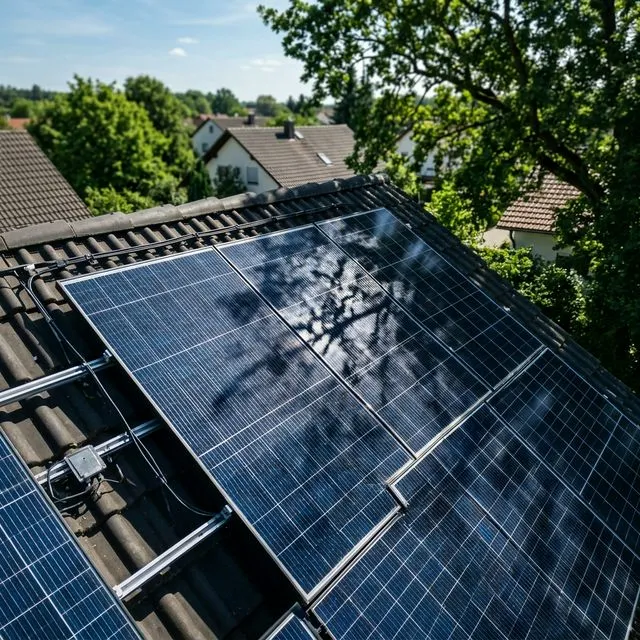

Der Todfeind: Teilverschattung
Schauen wir uns noch einmal die I-V-Kurve an. Was passiert, wenn nur ein einziges Herbstblatt auf Ihr großes 200W Modul fällt?
Da alle kleinen Zellen in einem normalen Modul in Reihe geschaltet sind (wie an einer Perlenkette), bestimmt die schwächste Zelle den Gesamtstrom. Das Blatt deckt eine Zelle ab, deren Kurzschlussstrom (Isc) sinkt auf nahe 0.
Die I-V-Kurve kann bei Teilverschattung stark einbrechen. Ohne Bypass-Dioden kann bereits kleine Verschattung die Leistung einer in Reihe verschalteten Modulgruppe deutlich reduzieren. Prüfen Sie deshalb bei Installationen am Wohnmobil, dass Dachluken oder Aufbauten keinen harten Schattenschlag auf die Module werfen.
Nutzen Sie unseren MPP-Arbeitspunkt-Rechner, um zu simulieren, wo genau Ihre Anlage gerade arbeitet, oder den I-V-Parameterextraktor, wenn Sie echte Messdaten haben.
Verwenden Sie unseren I-V-Parameterextraktion für Ihre eigenen Berechnungen.
Häufig gestellte Fragen
Mein 100W Panel liefert nur 65 Watt, ist es defekt?
Oft nicht. Die 100W gelten nur unter STC-Bedingungen mit 25°C Zelltemperatur und 1000 W/m² Einstrahlung. Im Hochsommer heizt sich das Panel oft auf ueber 60°C auf, was die Spannung drueckt. Im Winter steht die Sonne tiefer, was den Strom reduziert. Auch feine Teilverschattung durch Aeste kann die Leistung deutlich senken.
Wie kann ich prüfen, ob mein Solarpanel kaputt ist?
Messen Sie die Leerlaufspannung (Voc) an einem sonnigen Tag. Trennen Sie das Panel vom Laderegler. Halten Sie ein auf DC-Volt eingestelltes Multimeter an Plus und Minus. Liegt der Wert plausibel nahe am Datenblatt, ist das ein gutes Basissignal; für eine belastbare Diagnose sollten zusätzlich Isc, I-V-Verlauf und Sichtprüfung bewertet werden.
Was ist der Unterschied zwischen I-V und P-V-Kurve?
Die I-V-Kurve zeigt Strom vs. Spannung, die P-V-Kurve zeigt Leistung (P = V × I) vs. Spannung. Beide enthalten dieselbe Information, aber die P-V-Kurve macht den MPP als Glocken-Maximum direkt sichtbar.
Wie viele Datenpunkte brauche ich für eine gute I-V-Messung?
Für belastbare Auswertungen sollten ausreichend viele Punkte über den gesamten Spannungsbereich erfasst werden. Für die Parameterextraktion (Rs, Rsh) sind zusätzliche Punkte im Bereich des Kennlinienknies sowie nahe Voc und Isc besonders wertvoll.
Quellen und Referenzen
- IEC 60904-1:2020 — Photovoltaische Einrichtungen: Messung von I-V-Kennlinien
- IEC 60904-9:2020 — Sonnensimulator-Anforderungen
- Nelson, J. (2003): „The Physics of Solar Cells", Imperial College Press
- PV Education — I-V Curve
