BJT-Vorspannung für Maker: Welche Schaltung soll ich bauen?

Die 4 BJT-Vorspannungs-Topologien praxisnah erklärt. Spannungsteiler ist fast immer die Antwort — wir zeigen warum und geben eine fertige Bauanleitung für das Breadboard.


TRANSISTOR

Das Transistor-Problem jedes Makers

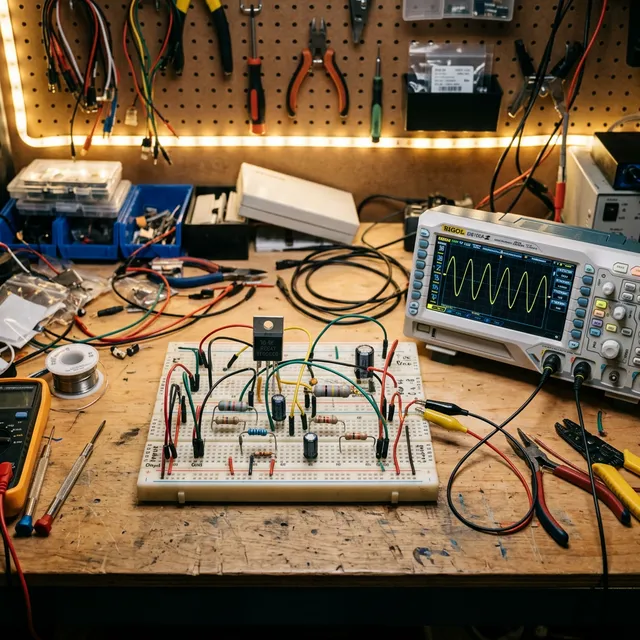

Nahaufnahme einer Maker-Werkbank mit einer BJT-Verstärkerschaltung auf einem Breadboard. Im Hintergrund zeigt ein Digitaloszilloskop eine sauber verstärkte Sinuswelle.

Sie haben einen Sensor (Mikrofon, Fotodiode, Temperatursensor), dessen Signal zu schwach ist. Sie brauchen einen Transistor-Verstärker. Sie googeln "BJT Schaltung" und finden vier verschiedene Varianten mit kryptischen Namen.

Die Kurzantwort: In 90 % der Fälle brauchen Sie die Spannungsteiler-Vorspannung (Voltage Divider Bias). Die anderen drei existieren nur, damit Sie in der Prüfung die Unterschiede erklären können.

Aber warum überhaupt "Vorspannung"? Stellen Sie sich den Transistor wie einen Wasserhahn vor: Ohne richtigen Wasserdruck (= Vorspannung) kommt entweder gar nichts raus, oder er platzt. Die Vorspannung stellt diesen Druck exakt so ein, dass das Signal sauber durchkommt.

Die Gewinner-Schaltung: Spannungsteiler-Vorspannung

Hier ist das Schaltbild, das Sie auf Ihr Breadboard nachbauen sollten:

Spannungsteiler-Vorspannung (Standard)Vcc = 12VR122 kΩR24,7 kΩGNDQ12N2222Rc2,2 kΩAusgangRe680 ΩEingangC1

Daumenregeln zum Nachbauen: Wählen Sie V_E ≈ 1–2 V (ca. 10–15 % von Vcc). Re = V_E / I_C. Den Spannungsteiler (R1, R2) so wählen, dass der Teilerstrom mindestens 10× größer als I_B ist. Unser BJT-Arbeitspunkt-Rechner macht das für Sie automatisch.

Warum nicht die anderen drei? Der Überblick

Es gibt vier Wege, einen BJT vorzuspannen. Hier ist der ehrliche Vergleich:

TopologieStabilitätBauteileWann verwenden?
Feste Basis❌ Miserabel1 WiderstandNur als Schalter (LED an/aus). Niemals für Verstärkung.
Kollektor-Rückkopplung⚠️ Mäßig1 Widerstand + R_CQuick & Dirty Verstärker. Funktioniert, aber die Bandbreite leidet.
Emitter-Rückkopplung⚠️ Gut2 WiderständeBesser, aber verschenkt Spannungshub. Selten die beste Wahl.
⭐ Spannungsteiler✅ Exzellent4 WiderständeStandard für alles. Stabil, zuverlässig, berechenbar.

Das Geheimnis der Stabilität: Der Spannungsteiler (R1/R2) fixiert die Basisspannung V_B unabhängig vom konkreten Transistor. Egal ob Ihr 2N2222 ein β von 100 oder 300 hat — der Kollektorstrom bleibt fast gleich. Bei der festen Basis würde sich I_C verdreifachen, und Ihre Schaltung überhitzt oder verzerrt.

Praxis-Checkliste: Bevor Sie löten

1. Transistor wählen: Für die meisten Hobby-Projekte reicht ein 2N2222 (NPN) oder 2N2907 (PNP). Für höhere Ströme: BD139.

2. Arbeitspunkt berechnen: Nutzen Sie unseren BJT-Arbeitspunkt-Rechner. Geben Sie Vcc, gewünschtes I_C und Ihr β (aus dem Datenblatt, typischer Wert) ein.

3. Koppelkondensator nicht vergessen: Am Ein- und Ausgang je einen 10 µF Elektrolyt-Kondensator einsetzen, damit der DC-Arbeitspunkt nicht durch die Signalquelle oder Last verschoben wird.

4. Verstärkung prüfen: Die Spannungsverstärkung ist ungefähr A_v ≈ -R_C / R_E (mit R_E überbrückendem Kondensator). Für die genaue Kleinsignal-Analyse nutzen Sie unseren Verstärkungs-Rechner.

Jetzt selbst berechnen

Verwenden Sie unseren BJT-Arbeitspunkt-Rechner für Ihre eigenen Berechnungen.

Zum Rechner

Häufig gestellte Fragen

Ich will nur eine LED mit einem Arduino schalten. Brauche ich den Spannungsteiler?

Nein. Für einfaches Ein/Aus-Schalten (Transistor als Schalter) reicht die feste Basisvorspannung mit einem einzelnen Widerstand R_B = (V_Arduino - 0,7V) / I_B. Der Transistor arbeitet hier in Sättigung, nicht als Verstärker, daher ist β-Streuung egal.

Mein Verstärker verzerrt. Woran liegt das?

Wahrscheinlich ist der Arbeitspunkt falsch. Prüfen Sie V_CE mit einem Multimeter: Liegt es unter 1V oder über Vcc-1V, dann ist der Transistor in Sättigung oder Sperrbereich statt im aktiven Bereich. Nutzen Sie den BJT-Rechner, um R1/R2 neu zu berechnen.

Kann ich statt eines BJT nicht einfach einen MOSFET nehmen?

Für Schalteranwendungen ja — MOSFETs sind hier meist besser. Für lineare Verstärkung kleiner Analogsignale (Mikrofon, Sensor) hat der BJT jedoch Vorteile: höhere Transkonduktanz bei niedrigen Strömen und einfachere Arbeitspunkt-Einstellung. Mehr zum MOSFET-Vergleich in unserem MOSFET-Ratgeber.
