LTspice für Einsteiger: In 3 Schritten zur ersten belastbaren Simulation

Pragmatischer Einstieg in SPICE: Modellquelle prüfen, Schaltung in LTspice aufbauen und Simulation reproduzierbar auswerten.


TRANSISTOR

Warum simulieren statt einfach löten?

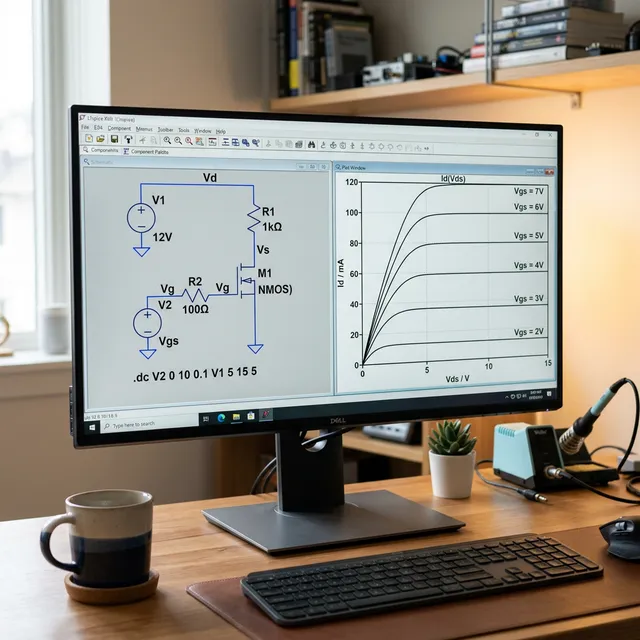

Computer-Monitor zeigt LTspice Simulationssoftware mit einem MOSFET-Schaltplan links und einer I-V-Kennlinienschar rechts. Modernes Home-Office mit Kaffeetasse.

Sie wollen einen MOSFET als Schalter für einen 12V-Motor verwenden, sind aber unsicher, ob der gewählte Typ bei Ihrer Gate-Spannung zuverlässig durchsteuert. Statt Trial-and-Error am Prototyp können Sie Arbeitspunkt und Verlustleistung vorab simulieren.

SPICE (Simulation Program with Integrated Circuit Emphasis) ist seit den 1970ern ein etablierter Standard für Schaltungssimulation. LTspice (von Analog Devices) ist frei verfügbar und in der Praxis weit verbreitet.

Der Einstieg ist einfacher als Sie denken. Hier sind die drei Schritte:

Die 3 Schritte zur ersten Simulation

1Modell findenHersteller-Website.lib-Datei downloaden→ z.B. Infineon, ON Semi2Schaltung zeichnenLTspice öffnenMOSFET + Last + Quelle→ .lib einbinden3Simulieren!Run → .dc oder .tranKurven anklicken→ Ergebnis ablesen

Schritt 1 — Modell finden: Gehen Sie auf die Website des Herstellers Ihres Transistors und suchen Sie nach "SPICE Model" oder "Simulation Model". Laden Sie die .lib-Datei herunter. Viele große Hersteller (Infineon, ON Semiconductor, STMicroelectronics, Texas Instruments) bieten kostenlose Modelle an.

Schritt 2 — Schaltung zeichnen: Öffnen Sie LTspice, zeichnen Sie Ihre Schaltung (Spannungsquelle, MOSFET, Last, Masse). Mit Rechtsklick auf den MOSFET → "Pick New MOSFET" → die heruntergeladene .lib-Datei einbinden. Oder fügen Sie eine SPICE-Direktive ein: .lib hersteller_modell.lib

Schritt 3 — Simulieren: Wählen Sie den Simulationstyp: .dc V2 0 10 0.1 (für DC-Sweep einer Gate-Spannung) oder .tran 10m (für eine 10ms Transientenanalyse). Klicken Sie Run und dann auf einen Knoten oder Bauteil, um Spannungen oder Ströme zu plotten.

Wo finde ich Modelle? Typische Quellen

Hier sind typische Anlaufstellen für SPICE-Modelle:

QuelleTypBesonderheit
LTspice BibliothekStandard-Halbleiter und AnalogbausteineSchneller Einstieg ohne externe Dateien.
Hersteller-PortaleBauteilspezifische ModelleVorzugsquelle für reale Auslegung, da modellnah am Datenblatt.
Distributions-/EDA-PortaleSammlungen verschiedener AnbieterNützlich für Verfügbarkeit, Modellqualität individuell prüfen.
Eigene ExtraktionAbgeleitete .MODEL-StatementsSinnvoll, wenn kein belastbares Herstellermodell vorliegt.

Tipp: Wenn kein Herstellermodell verfügbar ist, können Sie mit unserem SPICE-Parameterextraktor aus Datenblatt-Kennlinien oder eigenen Messungen ein eigenes .MODEL-Statement ableiten. Die Liste oben ist bewusst nicht vollständig; Bibliotheken und Portale ändern sich mit Tool-Versionen und Produktpflege.

Das .MODEL-Statement strukturiert lesen

Ein SPICE-Modell ist eine Textzeile mit den wichtigsten Eigenschaften des Transistors. Hier ist, was die Parameter wirklich bedeuten:

Für MOSFETs (LEVEL 1): .MODEL MyMOSFET NMOS (LEVEL=1 VTO=2.5 KP=50E-6 LAMBDA=0.05)

VTO = Schwellenspannung (ab wann schaltet er ein?). → KP = Wie viel Strom pro Volt Gate-Überschuss. → LAMBDA = Wie stark leckt er in Sättigung.

Für BJTs (Gummel-Poon): .MODEL My2N2222 NPN (IS=14.34E-15 BF=255.9 VAF=74.03)

IS = Basis-Emitter-Diodenstrom (winzig!). → BF = Stromverstärkung β. → VAF = Early-Spannung (wie "steil" die Ausgangskennlinie ist).

Für die Parameterextraktion aus eigenen Messdaten siehe unseren SPICE-Parameterextraktor und den Kennlinienschar-Generator zur visuellen Validierung.

Ingenieurin am Doppelbildschirm-Arbeitsplatz mit SPICE-Simulationssoftware, Transistor-Schaltplan auf einem Monitor und Ausgangskennlinien auf dem anderen
SPICE-Simulation in der Praxis: Schaltplan und Ausgangskennlinien nebeneinander — so validieren Ingenieure ihre Designs vor dem ersten Prototyp.
Jetzt selbst berechnen

Verwenden Sie unseren SPICE-Parameterextraktion für Ihre eigenen Berechnungen.

Zum Rechner

Häufig gestellte Fragen

Ist LTspice wirklich kostenlos?

Ja. LTspice wird von Analog Devices als frei nutzbarer Simulator bereitgestellt. Details zu Lizenz und Plattformen finden Sie in der offiziellen Produktdokumentation. Als Open-Source-Alternative steht ngspice zur Verfügung.

Meine Simulation zeigt seltsame Ergebnisse. Woran liegt das?

Die drei häufigsten Anfängerfehler: 1) Masse (GND) fehlt — LTspice braucht immer einen Referenzpunkt. 2) Falsches MOSFET-Modell gewählt — ein NMOS für ein P-Kanal-Problem. 3) Einheiten falsch — KP muss in A/V² eingegeben werden (z.B. 50E-6), nicht in µA/V².

Wie genau sind SPICE-Simulationen?

Die Genauigkeit hängt vom Modell und vom Arbeitspunkt ab. SPICE ist sehr gut für Entwurfsvergleich, Grenzfallanalyse und Fehlersuche geeignet. Für Freigabe- oder Sicherheitsnachweise sollten Simulationen mit Messdaten validiert werden.
