Die 20-Euro-Falle: Warum günstige Anzeigen auf LiFePO4 versagen
Es ist das klassische Hobby-Szenario: Sie rüsten Ihr Wohnmobil auf eine moderne LiFePO4-Batterie (LFP) um. Um Geld zu sparen, schließen Sie ein 20-Euro "Batterie-Kapazitäts-Meter" aus dem Internet an. Die Anzeige steht stundenlang auf 80 % oder 90 %.
Sie schalten eine Kaffeemaschine ein. Innerhalb von Sekunden fällt die Anzeige auf 20 % ab, blinkt rot, und das System schaltet ab. Wie kann das sein?
Der State of Charge (SOC) – also der exakte Ladezustand einer Batterie – ist nicht wie Wasser in einem Eimer, dessen Füllstand man mit einem Lineal ablesen kann. Er muss aus Parametern wie Spannung und Strom geschätzt werden. Genau hier scheitern billige Messgeräte an der Physik von modernen Lithium-Akkus.
Problem 1: Das LiFePO4-Spannungs-Plateau (OCV-Methode)
Günstige Anzeigen arbeiten mit der OCV-Methode (Open Circuit Voltage). Sie messen einfach die Spannung. Ist die Spannung hoch, ist die Batterie voll. Ist sie tief, ist die Batterie leer. Bei alten Blei-Säure-Batterien oder Lipo-Akkus für Drohnen funktionierte das hervorragend.
Bei LiFePO4 (LFP) ist diese Methode komplett unbrauchbar.
Warum? Schauen Sie sich die folgende Kurve an. LFP-Zellen haben ein extremes "Spannungsplateau". Bei einer 12V Batterie (4 Zellen in Reihe) fällt die Ruhespannung von ca. 13.4V (99% SOC) auf nur ca. 12.9V (20% SOC). Das ist ein Spannungsabfall von gerade einmal 0.5 Volt für 80% ihrer gesamten Energie!
Wenn dann Ihre Kaffeemaschine anläuft, zieht sie massiv Strom. Der Innenwiderstand der Batterie erzeugt einen Spannungsabfall (Voltage Sag). Das billige OCV-Meter sieht plötzlich nur noch 12.0V, denkt "Aha, Batterie ist fast komplett leer" und schlägt vollkommen falsch Alarm. Für LiFePO4 ist eine reine Spannungsmessung zur SoC-Schätzung unter Last wertlos.
Problem 2: Der Drift-Effekt (Coulomb-Counting via Shunt)

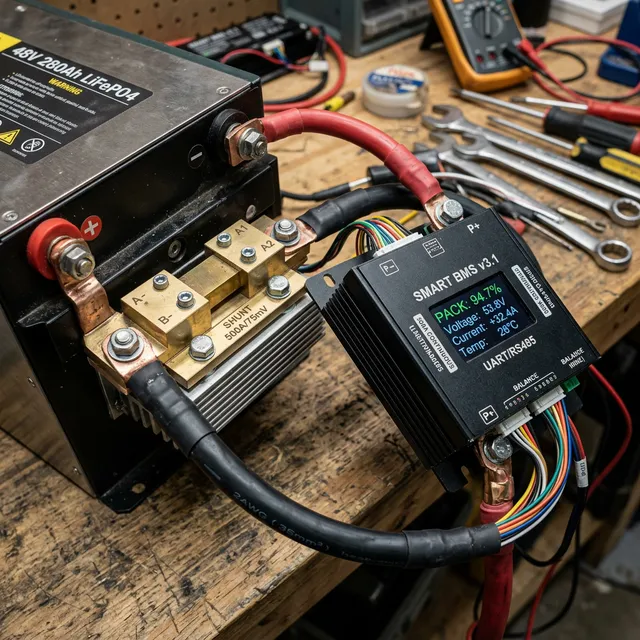

Die professionelle Lösung für Solar, Marine und Wohnmobile ist Coulomb-Counting. Hier wird ein massiver Messwiderstand (Shunt) in das Minuskabel eingebaut. Die Elektronik zählt jede einzelne Elektronen-Ladung, die rein- oder rausfließt. (SOC = Start_SOC + Amperestunden rein - Amperestunden raus).
Das klingt perfekt, hat aber einen gefährlichen Haken: Den Drift.
Selbst der teuerste Victron-Shunt hat mikroskopische Messfehler. Das BMS (Battery Management System) verbraucht zudem selbst heimlich minimale Ströme (10-30mA), die der Shunt manchmal nicht erfasst. Nach wochenlanger Teilnutzung ohne Volladung summiert sich dieser winzige Zählfehler auf. Plötzlich steht Ihr Display auf 50%, aber das Licht geht aus. Der Shunt hat sich "festgedriftet".
Die Lösung: Die 100% Synchronisierung. Ein gutes System verlangt, dass die Batterie regelmäßig komplett voll geladen wird. Sobald eine spezifische Ladeschlussspannung (z.B. 14.2V) bei niedrigem Strom erreicht wird, setzt das BMS die SOC-Anzeige hart auf 100% zurück. Das löscht den kumulierten Fehler aus.

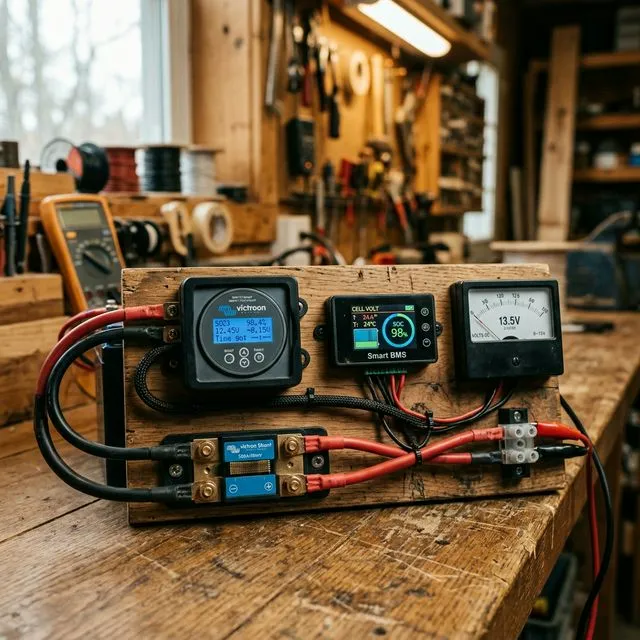

Hardware-Check: Welches System für wen?
In der folgenden Tabelle haben wir die drei gängigsten Praxis-Lösungen nach Genauigkeit und Einsatzzweck kategorisiert:
| System-Typ | Technologie | Kosten | Fazit & Einsatzzweck |
|---|---|---|---|
| Simples Volt-Meter | Reines OCV-Lookup | 10€ - 20€ | Schrott für LFP. Nur tauglich für rohe Blei-Säure oder kleine NMC-Akkus. Springt unter Last unberechenbar herum. |
| Batteriecomputer (Victron BMV etc.) | Coulomb-Counting + Shunt | 100€ - 250€ | Der DIY-Standard. Zählt Amperestunden extrem genau. Zwingend nötig für LFP im Wohnmobil. Erfordert seltene 100%-Volladungen zur Kalibrierung. |
| Smart BMS (Daly, JK_BMS) | EKF Lite & Multi-Sensor | 60€ - 200€ | Für Eigenbau-Akkupacks. Zählt Ströme, misst Temperaturen und Einzelzell-Spannungen ab und kombiniert diese, um den Drift elektronisch auszugleichen. |
Nutzen Sie unseren SOC-OCV-Rechner, wenn Sie eine Bleibatterie offline nachmessen wollen. Für alles, was Lithium heißt, benötigen Sie ZWINGEND eine strommessende Lösung (Shunt/BMS).
Verwenden Sie unseren SOC-OCV-Tabelle für Ihre eigenen Berechnungen.
Häufig gestellte Fragen
Welche SOC-Schätzmethode ist die genaueste?
Der Extended Kalman Filter erreicht ±1–3 % Genauigkeit und ist der Industriestandard. Er kombiniert ein Batteriemodell mit Echtzeitmessungen und korrigiert sich selbst. Für einfache Anwendungen reicht oft OCV-Lookup + Coulomb-Counting.
Warum springt meine Anzeige komplett hin und her, wenn ich Strom verbrauche?
Sie verwenden wahrscheinlich ein billiges Spannungs-Meter. Unter Last fällt die Spannung immer ab (V = I * R). Das Meter interpretiert diesen kurzzeitigen Abfall (Voltage Sag) fälschlicherweise als komplett leere Batterie. Ein echter Batteriecomputer mit Shunt ignoriert diesen Spannungseinbruch.
Kann ich den SOC einer LiFePO₄-Batterie über die Spannung bestimmen?
Nur sehr grob — die OCV-Kurve von LiFePO₄ ist extrem flach im Bereich 20–80 % SOC. Im Bereich 3,2–3,35 V ändert sich der SOC um 60 Prozentpunkte, was eine Spannungsmessung auf ±5 mV genau erfordern würde. Coulomb-Counting oder Kalman-Filter sind hier bevorzugt.
Wie oft sollte der SOC kalibriert werden?
Bei Coulomb-Counting alle 1–2 Wochen, idealerweise bei jedem Volllade- oder Leerzyklus. Das BMS erkennt die Endpunkte (V_max beim Laden, V_min beim Entladen) und setzt den SOC auf 100 % bzw. 0 % zurück, um den Integrationsfehler zu eliminieren.
Quellen und Referenzen
- Plett, G.L. (2015): „Battery Management Systems, Volume I: Battery Modeling", Artech House
- Xiong, R. et al. (2018): „A systematic model-based degradation behavior recognition and health monitoring method for lithium-ion batteries", Applied Energy 207
- IEC 62660-1:2018 — Sekundäre Lithium-Ionen-Zellen: Leistungstests
