Warum Rechenmodelle bares Geld sparen
Ihr Solarpanel liefert nicht mehr die volle Leistung. Ist es nur Schmutz? Ein kaputtes Kabel? Oder ist das Panel im Inneren irreparabel zerstört (z.B. durch Mikrorisse)?
Optisch sehen alle schwarzen Panele gleich aus. Um in das Innere zu schauen, nutzen Profis das Eindioden-Modell (Single Diode Model). Es ist wie ein EKG für Solarzellen: Es nimmt die I-V-Kurve und übersetzt sie in 5 mathematische Parameter.
Das Geniale für Praktiker und DIY-Schrauber: Jeder dieser 5 Parameter ist direkt mit einem physischen Bauteil oder einer Bruchstelle auf dem Panel verknüpft. Weicht ein Parameter ab, wissen Sie sofort, wo der Fehler liegt.
Das Schaltbild: Wo die Fehler lauern
Das Modell stellt das gesamte Panel als einen simplen Stromkreis dar. Die zwei wichtigsten Parameter für die Fehlerdiagnostik sind die Widerstände Rs und Rsh:
Der Serienwiderstand (Rs): Das Flaschenhals-Problem
Der Serienwiderstand Rs ist die Summe aller "Hindernisse", durch die der Strom fließen muss, um das Panel zu verlassen.
Was passiert bei einem hohen Rs? Leistung geht als Wärme verloren, der Füllfaktor bricht ein. Die Kennlinie wird weich und rundlich.
Physische Ursachen draußen am Panel: Ein gesundes Panel hat einen Rs von knapp 0,3 bis 1,0 Ω. Steigt dieser Wert massiv an, liegt fast immer ein mechanisches Problem vor: Korrodierte MC4-Steckverbinder, gebrochene Lötstellen auf den silbernen Leiterbahnen (Busbars) oder minderwertige, zu dünne Verlängerungskabel. Hier kann ein DIY-Nutzer durch Neu-Crimpen der Stecker oft das Panel retten!
Der Parallelwiderstand (Rsh): Der stille Tod im Inneren
Der Parallelwiderstand Rsh (auch Shunt-Widerstand) ist ein Maß dafür, wie "dicht" die Zelle ist. Eigentlich soll Strom den vorgesehenen Weg (durch die Leitungen) nehmen. Ein niedriger Rsh bedeutet: Strom nimmt eine unerlaubte Abkürzung innerhalb der Zelle.
Physische Ursachen: Ein niedriger Rsh-Wert (< 100 Ω) ist der Albtraum für Panele. Er entsteht durch Haarrisse im Silizium (z.B. weil das Panel beim Transport geworfen wurde oder jemand darauf getreten ist) oder durch PID-Degradation.

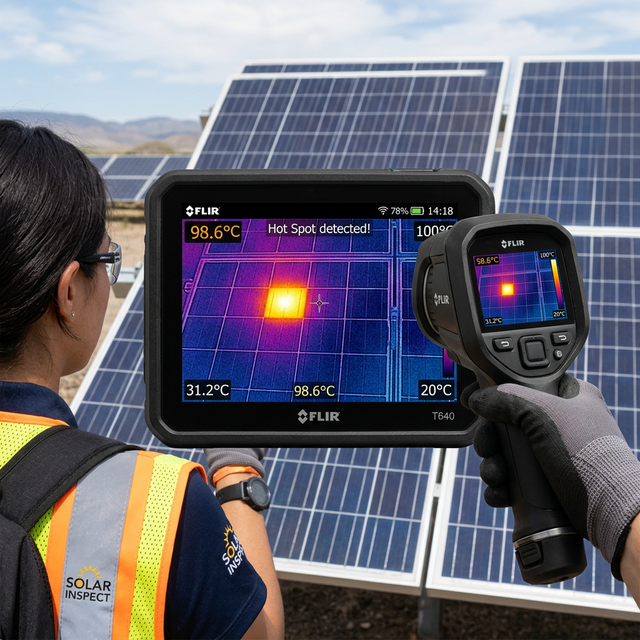

Das Resultat - "Hot Spots": Der Fehlerstrom fließt massiert durch den Haarriss und erhitzt ihn extrem (siehe Infrarot-Titelbild). Das brennt auf Dauer buchstäblich Löcher in die Rückseitenfolie. Solche Panele sind eine Brandgefahr und müssen ausgetauscht werden.
Diagnose-Tabelle: Fehler übersetzen
Wenn Sie Messdaten in unseren Eindioden-Modell Rechner werfen und die 5 Parameter extrahieren, nutzen Sie diesen Cheat-Sheet zur Hardware-Klinik:
| Auffälliger Parameter | Symptom | Wahrscheinliche Hardware-Ursache |
|---|---|---|
| R_s (Serienwiderstand) | Unerwartet hoch (> 1,5 Ω) | Verrostete MC4-Stecker, Kabelbruch, schlechte Lötstellen auf den Busbars. (Oft reparabel) |
| R_sh (Shunt-Widerstand) | Unerwartet niedrig (< 100 Ω) | Mikrorisse (auf Panel getreten), PID-Effekt, Herstellungsfehler. Brandgefahr (Hotspots)! |
| I_ph (Photostrom) | Fällt unter STC-Datenblatt-Niveau | Glas extrem verschmutzt, Harz-Gebrauchsspuren, Modul trübe/vergilbt (Delamination). |
| I_0 (Sättigungsstrom) | Extrem gestiegen, Voc fällt stark | Extreme Zelltemperatur (Hitzestau, mangelnde Hinterlüftung auf Wohnmobildach). |
Verwenden Sie unseren Eindioden-Modell Rechner für Ihre eigenen Berechnungen.
Häufig gestellte Fragen
Sollte ein normaler Anwender das 5-Parameter-Modell überhaupt nutzen?
Ja, wenn er ein gebrauchtes Panel kauft oder einen Defekt vermutet. Durch die Eingabe von nur wenigen Datenpunkten aus dem Datenblatt in unseren Extraktor-Rechner und dem Vergleich mit Echtzeitmessungen können Sie sofort sehen, ob Rs korrodiert ist oder Rsh auf tückische Mikrorisse hindeutet. Normale Spannungsanzeigen vom Laderegler verraten das nicht.
Was ist der Unterschied zwischen Rsh und Rs im Alltag?
Rs (Serienwiderstand) ist oft reparierbar. Es summiert rostige Kontakte oder dünne Kabel. Rsh (Shunt-Widerstand) ist der Tod des Panels. Ein niedriger Rsh bedeutet interne Kurzschlüsse (Leckströme) direkt im Silizium-Kristall, oft durch mechanische Überbeanspruchung. Tritt hier ein Fehler auf: Panel fachgerecht entsorgen, da Brandgefahr besteht.
Mein Rsh-Wert ist völlig eingebrochen, kann ich den Fehler mit einer Wärmebildkamera sehen?
Absolut. Das ist der klassische "Hot-Spot". Zellen mit niedrigem Rsh zwingen den Strom in einen "Bypass", diese Stelle verheizt die gesamte Energie anstatt sie ins Kabel zu leiten. Auf einem Wärmebild leuchtet diese Zelle meist extrem gelb/rot auf (bis zu 100°C und mehr).
Quellen und Referenzen
- Villalva, M.G. et al. (2009): „Comprehensive Approach to Modeling and Simulation of Photovoltaic Arrays", IEEE Trans. Power Electronics 24(5)
- De Soto, W. et al. (2006): „Improvement and validation of a model for photovoltaic array performance", Solar Energy 80(1)
- IEC 60904-1:2020 — Photovoltaische Einrichtungen: Messung von I-V-Kennlinien
