Die Physik der Verschaltung (nSnP kurz erklärt)
Bevor wir ans physische Bauen gehen, muss die Systemarchitektur (nSnP) stehen. Ein Akkupack wird praktisch immer zuerst in parallelen Gruppen (P) verschaltet, um die Kapazität zu erhöhen, und diese Gruppen werden dann seriell (S) verbunden, um die Zielspannung zu erreichen.
Die Grundregel:
• nS (Serie): Erhöht die Spannung. (z.B. 10S = 36V Nennspannung). Der Strom fließt durch alle Zellen hintereinander.
• nP (Parallel): Erhöht die Kapazität und Strombelastbarkeit. (z.B. 4P bei 3Ah Zellen = 12Ah).
Ein 10S4P-Pack aus 18650-Zellen besteht somit aus 40 Einzelzellen. Nutzen Sie unseren Akkupack-Konfigurator, um die genaue Anzahl und die resultierenden elektrischen Werte für Ihr Projekt fehlerfrei zu berechnen, bevor Sie Komponenten bestellen.
Physisches Pack-Design: Anordnung und Zellhalter
Ein häufiger Anfängerfehler ist das direkte Zusammenkleben von Zellen (z.B. mit Heißkleber oder Isolierband). Dies ist aus thermischen und mechanischen Gründen gefährlich.
Verwenden Sie immer Zellhalter (Spacer):
Zellhalter aus hitzebeständigem Kunststoff (wie ABS oder PC) erfüllen drei lebenswichtige Aufgaben: Sie verhindern, dass sich die extrem dünnen Schrumpfschläuche der Zellen durch Vibrationen durchscheuern (was zu einem sofortigen Kurzschluss führt), sie geben dem Pack mechanische Stabilität und sie sorgen für einen definierten Luftspalt für die Wärmeabfuhr.
Rechteck- vs. Wabenanordnung (Honeycomb):
Eine gerade Rechteckanordnung ist einfacher zu verschweißen, da die Nickelbänder in geraden Linien verlaufen (H-Brücken-Muster). Die Wabenanordnung spart mechanisch Platz und erzeugt einen extrem kompakten Pack, erfordert jedoch versetztes Punktschweißen und macht die Luftzirkulation im Kern des Packs etwas schwieriger. Für Hochstromanwendungen (wie E-Bikes oder E-Skateboards) ist die Wabenanordnung aufgrund der hohen mechanischen Integrität oft bevorzugt.

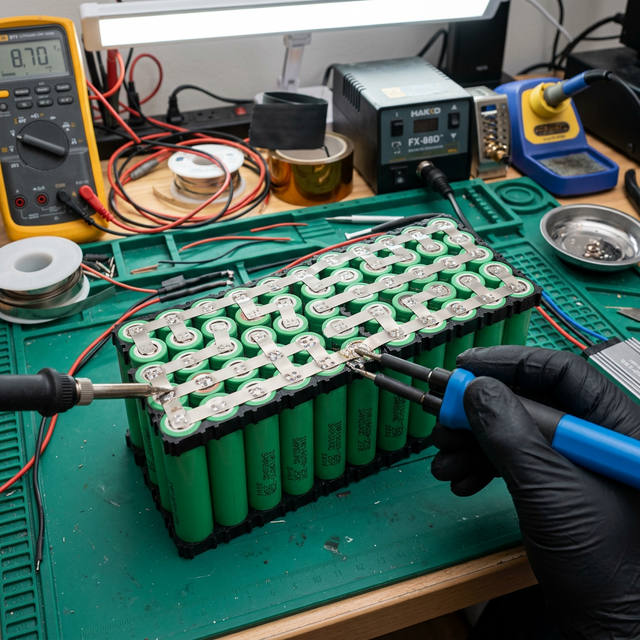

Verbindungstechnik: Nickelband & Punktschweißen
Warum Sie Zellen NIEMALS löten sollten:
Die Hitze eines Lötkolbens zerstört die internen Separatoren der Li-Ion-Zelle (oft ein Polyethylen-Film, der bei 130°C schmilzt). Beschädigte Separatoren führen zum internen Kurzschluss und thermischen Durchgehen (Brand). Zellen dürfen ausschließlich mit einem Punktschweißgerät (Spot Welder) verbunden werden. Der Schweißimpuls dauert nur wenige Millisekunden und erhitzt nicht den Zellkern.
Nickelband richtig dimensionieren:
Verwenden Sie reines Nickelband, keinen vernickelten Stahl (höherer Widerstand, rostanfällig). Ein klassisches Reinnickelband (0,15 mm Dicke × 8 mm Breite) hat einen Querschnitt von 1,2 mm² und kann dauerhaft ca. 5 bis 7 Ampere ohne schädliche Erwärmung tragen. Bei sehr guter Luftkühlung absolut max. 8A.
| Dimension (Dicke × Breite) | Querschnitt | Dauerstrom (Empfohlen) | Typische Verwendung |
|---|---|---|---|
| 0.10 mm × 5 mm | 0.5 mm² | ~ 2 - 3 A | Sensoren, Schwachstrom |
| 0.15 mm × 8 mm | 1.2 mm² | ~ 5 - 7 A | E-Bikes, 18650 Standard |
| 0.20 mm × 8 mm | 1.6 mm² | ~ 9 - 12 A | 21700 Zellen, Leistungsstark |
| 0.20 mm × 10 mm | 2.0 mm² | ~ 12 - 15 A | E-Skateboards, Power-Tools |
Fließen zwischen den parallelen Blöcken (Serienverbindung) beispielsweise 30A, benötigen Sie mindestens 5 bis 6 solcher 0.15x8mm Stränge in paralleler Verlegung zwischen den P-Gruppen.
Die Symmetrie-Regel: Diagonalabgriff des Stroms
Wenn Sie die Hauptkabel (+ und -) an Ihr Akkupack anlöten (an das letzte Nickelband oder an Kupfer-Terminals), müssen Sie asymmetrische Lastverteilungen verhindern.
Würden Sie Plus und Minus an derselben "Ecke" des Zellenblocks abgreifen, müssten die Ströme der hinteren Zellen den gesamten Widerstand des Nickelbands der vorderen Zellen überwinden. Folge: Die vorderen Zellen liefern zyklisch mehr Strom, altern schneller und das Pack gerät außer Balance.
Die Lösung ist der Diagonalabgriff: Löten Sie das Haupt-Pluskabel an das (z.B.) linke Ende der positivsten Zellgruppe und das Haupt-Minuskabel an das gegenüberliegende rechte Ende der negativsten Zellgruppe. So ist der Gesamtweg (Zelle + Leiterwiderstand) für den Elektronenfluss bei jeder Einzelzelle im Pack exakt gleich lang.

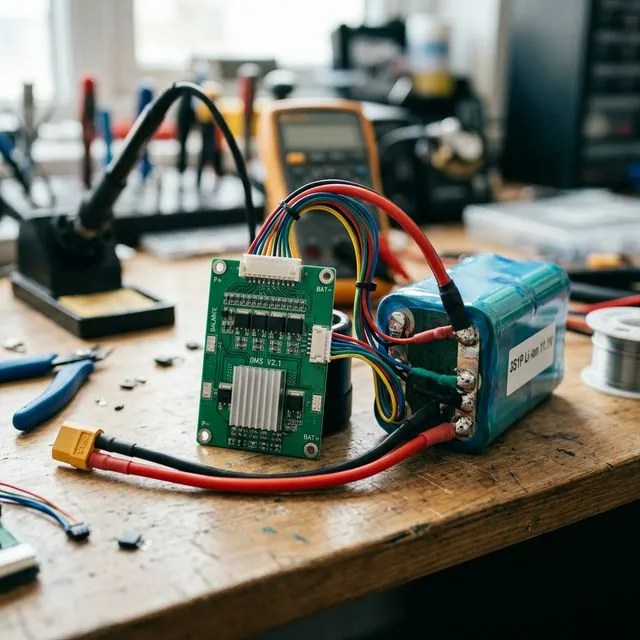

BMS-Verkabelung: Die goldene Anschluss-Reihenfolge
Das Battery Management System (BMS) ist das Gehirn Ihres Akkupacks und schützt vor Kurzschluss, Überladung und Tiefentladung. Das BMS ist in der Anschaffung teuer und beim Anschluss extrem fehleranfällig.
Die zwingende Kabel-Reihenfolge (sonst droht BMS-Schaden!):
1. B- (Battery Minus): Löten Sie das dicke B- Kabel des BMS zuerst dauerhaft an den Haupt-Minuspol (0V) des Akkupacks.
2. Balance-Stecker vorbereiten: Lassen Sie den Balance-Stecker (mit den dünnen Kabeln B0, B1, B2...) noch vom BMS abgesteckt! Löten Sie die Kabel an die jeweiligen Zellgruppen (B0 an 0V, B1 an die erste Serienverbindung z.B. 3.6V, B2 an 7.2V usw.).
3. Durchmessen! Nehmen Sie ein Multimeter: Stecken Sie die schwarze Messspitze in Pin 1 (B0/Minus) des Steckers. Gehen Sie mit der roten Spitze die Pins durch. Die Spannung muss exakt in einer Leiter ansteigen (z.B. 3.6V, 7.2V, 10.8V...). Ein Sprung oder Rückgang bedeutet einen Löt-Fehler!
4. Stecker einstecken: Erst wenn das Multimeter die perfekte Spannungs-Treppe zeigt, stecken Sie den weißen Multi-Stecker in das BMS.
5. P- / C- Anschließen: Jetzt können Sie die Last (P-) und den Ladeanschluss (C-) anlöten.
Diese Reihenfolge stellt sicher, dass das BMS immer eine saubere Masse-Referenz (B-) hat, bevor Logik-Spannungen der Zellen anliegen. Andernfalls schießen Ausgleichsströme durch die winzigen Balance-Widerstände und zerstören das BMS auf der Stelle.
Verwenden Sie unseren Akkupack-Konfigurator für Ihre eigenen Berechnungen.
Häufig gestellte Fragen
Kann ich ein BMS für LiFePO4 auch für reguläre Li-Ion Zellen (NMC) nutzen?
Nein, auf keinen Fall. Die Schutz-Schwellenwerte sind völlig anders. Ein Lithium-Ionen-BMS schaltet bei ca. 4,25V ab, für LiFePO4 wäre das tödlich (max 3,65V). Nutzen Sie immer das chemisch exakt passende BMS.
Wie dick muss die Haupt-Silikonleitung sein (AWG)?
Das hängt vom maximalen BMS-Dauerstrom ab. Für 30A Dauerlast empfehlen wir hitzefeste Silikonkabel (Silicone Wire) im Bereich 12 AWG oder 10 AWG. Ein zu dünnes Kabel wird weich, schmilzt die Lötstelle und führt zum Kurzschluss.
Sollte ich alte Laptop-Zellen für ein E-Bike verwenden?
Besser nicht für Hochstrom-Anwendungen. Zellen aus alten Laptops haben oft hohe und stark abweichende Innenwiderstände (über 50-80 mOhm) und geringe maximale C-Raten. Unter Last brechen sie spannungsmäßig massiv ein und entwickeln gefährliche Hitze. Kaufen Sie für Fahrgeräte stets hochstromfähige Markenzellen (z.B. Molicel, Sony/Murata, Samsung).
Warum verbieten Datenblätter das Löten auf Zellen, aber manche YouTuber tun es trotzdem?
Weil YouTuber manchmal Glück haben, aber die Physik unerbittlich ist. Die Isolation (Separator) der Minus-Wandung vom Plus-Pol unter der Kappe ist meist ein Plastikring. Wenn die Kappe durch den Lötkolben auch nur 2-3 Sekunden >100°C erreicht, schmilzt dieser Ring. Der Kurzschluss zeigt sich manchmal nicht sofort beim Löten, sondern erst beim ersten Rütteln auf der Straße.
Quellen und Referenzen
- Andrea, D. (2010): „Battery Management Systems for Large Lithium-Ion Battery Packs", Artech House
- Zell-Datenblätter Molicel INR21700-P42A & Samsung INR18650-30Q (Punktschweiß-Richtlinien)
- E-Skateboard Builders / Endless-Sphere Community Best Practices für Pack-Design (Diagonal-Current Abgriff)
